芯片、传感器、生物界面、先进催化和微流控，看似分属不同领域，却共享一个底层问题：怎样把设计好的微纳结构，快速、稳定地落到真实材料上？传统光刻擅长复制成熟版图，电子束光刻擅长制作极小特征，但前者往往依赖掩模和固定流程，后者通常需要真空并以串行方式写入。对需要频繁改版、探索多种材料、同时又希望兼顾面积与分辨率的研发团队来说，“能不能更灵活”常常比“能不能做到”更关键。

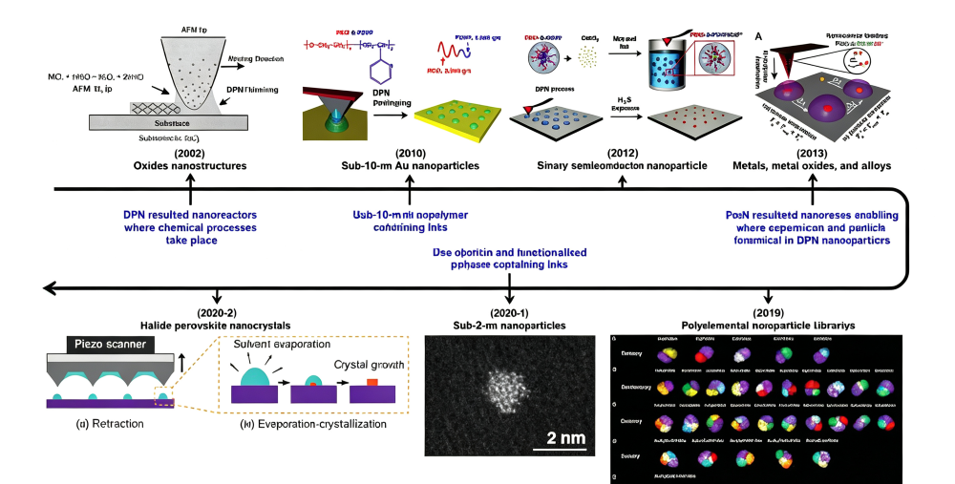

这条技术路线起源于扫描探针纳米制造。1999 年，蘸笔纳米光刻（DPN）把原子力显微镜探针变成可以输送“墨水”的纳米笔。利用探针作为“纳米笔”，将分子墨水通过笔尖与基底间形成的水桥直接传递至表面。通过控制探针移动路径、接触时间及环境湿度，可绘制纳米级点、线和复杂图案。

PPL 的工作方式并不神秘：一块带有大量弹性金字塔笔尖的阵列先被“上墨”，随后与基底受控接触。分子、聚合物、纳米颗粒前驱体等材料，经由笔尖与表面之间的界面传输完成沉积。驻留时间、接触力、环境和墨水性质共同影响单点的尺寸与剂量；而阵列中的众多笔尖可以同步工作，把原本逐点扫描的任务扩展为并行写入。

它的价值首先在于“直接”：图案本身就是材料，不必先制作掩模，也不必把所有应用都压缩到一种光刻胶体系中。其次在于“可编程”：通过数字版图、运动与接触控制，可以生成点阵、线条、梯度和组合阵列。再次在于“可扩展”：单个笔尖负责一个局部图案，整个阵列共同覆盖更大的空间。当研究目标不是重复同一个结构，而是一次制备成千上万种尺寸、组成或剂量组合时，PPL 的优势尤其明显。

这使 PPL 很适合“AI 材料库”和“Mega library”式研究：在一块基底上系统改变成分与结构，再结合光谱、成像或性能筛选，快速寻找值得深入验证的候选。TERA-print 的 T 系列 PPL 平台在等离激元纳米颗粒、抗菌纳米材料、析氧反应催化剂和纳米晶发光材料等研究中都有应用

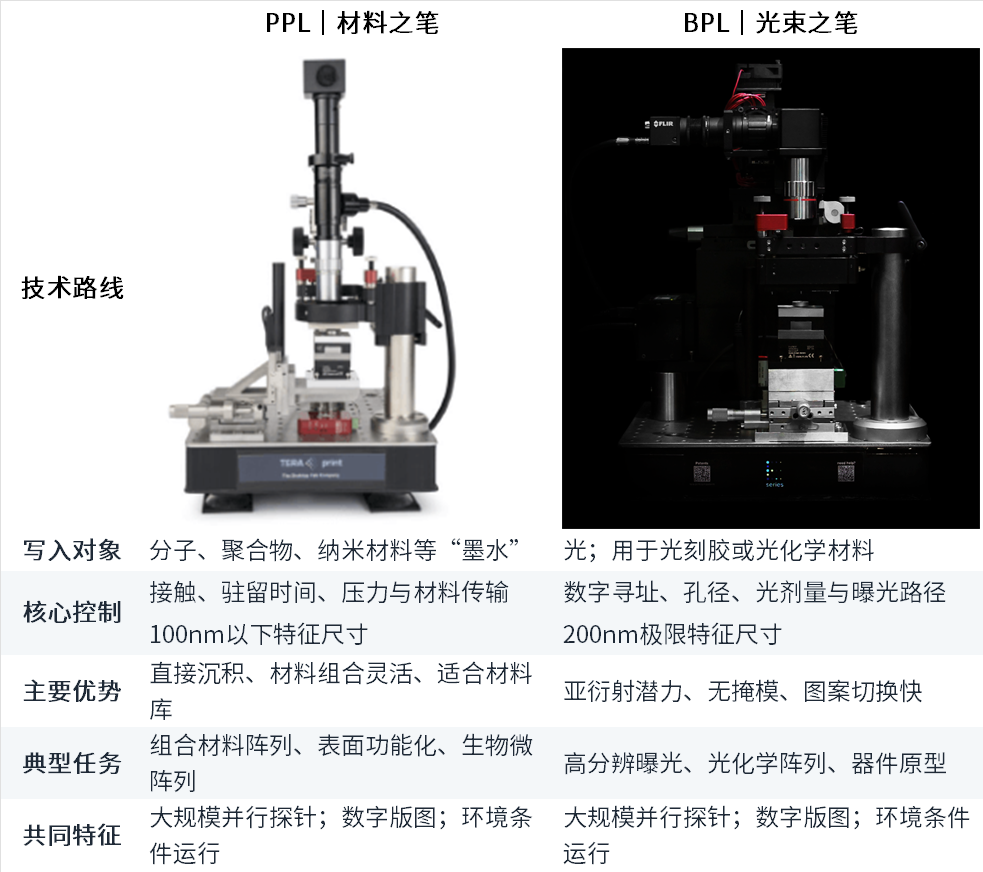

如果说 PPL 传递的是墨水，BPL 传递的就是光。BPL 使用带光学孔径的探针阵列，光从笔尖端部的微小开口出射，在基底上触发光化学反应或曝光光刻胶。TERA-print 的技术方案进一步结合数字光处理模块，对大量微光束进行独立控制：需要曝光的位置被点亮，不需要的位置保持关闭，版图可以由软件直接切换。

这套架构把近场光学、并行探针和数字无掩模控制连在一起。孔径尺寸决定可获得的特征尺度；采用小孔径时，TERA-print的 E-series BPL 能力可进入小于 250 nm 的亚衍射范围。大量探针能够各自形成局部图案，也可以协同拼接毫米平方级设计。由于过程可在环境条件下运行、无需真空，而且并不被单一波长原理锁定，BPL 可以面向不同光敏材料与光化学体系进行配置。

在产品层面，TERA-print E series 2.0 把 BPL 与常规数字无掩模投影光刻放在同一平台：移除光束笔阵列后，可用于微米级无掩模曝光；装配 BPL 阵列后，则面向更高分辨率的并行微光束图案化。用户可导入 PNG、JPG、BMP 等数字图案，并借助自动对准、实时成像和力反馈完成流程。具体分辨率、速度、光源、面积和样品兼容性会随仪器配置、探针孔径、材料及工艺条件变化，应以正式技术规格和验收方案为准。

PPL 可以把不同材料、尺寸和剂量排列成高密度实验矩阵，适合催化、纳米颗粒、发光材料和功能涂层的快速筛选；BPL 则可通过不同曝光剂量与图形，构建光化学或聚合反应的参数空间。能把“一次只验证一个条件”升级为“一次系统比较大量条件”。结合喷墨打印技术，在不同的阵列区域喷涂上不同组分和浓度的墨水后，利用针尖并行控制实现高通量多元甚至高熵纳米材料合成和筛选，并且将特征尺寸控制在较低水平。此外PPL可以单独控制每个针尖的接触力，从而增加变量。

蛋白质、核酸、聚合物及其他生物相关材料需要在特定位置、尺度和密度上排列。PPL 的直接材料沉积适合表面功能化和生物微阵列；BPL 可用于光敏水凝胶、细胞微环境和可控表面化学。对生命科学研究而言，该技术可快速将微纳图案变成可设计的实验变量。

在等离激元结构、二维材料电极、微型传感单元和光电原型中，研究人员经常需要小批量、多版本、快速迭代。BPL 的数字曝光适合高分辨图形和跨尺度结构；PPL 则可把功能材料直接放到指定位置，为“先做材料、再做器件”提供更短路径。

微流控既有毫米级通道，也有微米甚至更小的功能区。数字无掩模模式可快速形成主体结构，BPL 可补充高分辨局部图案，PPL 则负责局部材料修饰。多尺度工艺在同一研发链条中协同，有助于减少掩模迭代和跨平台转移。

真正决定一项技术能否进入日常科研的，不只是论文中的极限结果，还包括装样、找平、对准、观察、图案导入和数据复现。TERA-print 的产品思路，是围绕并行探针阵列建立一套完整工作流：用软件承接数字设计，用成像和对准系统把图案放到目标区域，用力反馈或自动化控制改善探针与样品之间的一致性，再以不同平台覆盖材料沉积、BPL 与数字无掩模光刻。

这种工具化带来三点直接价值：

1. 设计变化不再意味着重新制作实体掩模，适合研发早期的快速试错；

2. PPL 与 BPL 分别扩展了“可写材料”和“可写尺度”，让研究问题不必迁就单一工艺；

3. 桌面化、环境条件运行降低了进入微纳制造的门槛，使材料、化学、生物和器件团队能够更靠近自己的实验场景完成图案化。

当然，PPL 与 BPL 并非要替代成熟晶圆厂中的所有光刻流程。对超大批量、固定版图和严格产线节拍，传统掩模光刻仍有不可替代的优势；对极限分辨率和特定材料体系，也可能需要电子束或其他专用设备。PPL 与 BPL 最有竞争力的区域，是高价值、小批量、多变量、快速迭代，以及传统工艺难以兼顾材料自由度与并行效率的任务，非常适合在实验室或早期研发阶段进行快速的原型验证。

从 DPN 的一支纳米笔，到 PPL 的材料笔阵列，再到 BPL 的可寻址光束笔阵列，微纳米制造的技术演进的主线十分清晰：保持对局部图案的精细控制，同时把更多笔尖并行起来。对希望建立高通量材料发现能力的团队，PPL 是直接、灵活的入口；对需要数字无掩模、高分辨光化学图案的团队，BPL 提供了新的工具；而当两者与常规无掩模光刻共同组成平台，原子级制造就不再只是单点能力，而成为连接设计、材料、器件与应用验证的工作流。

TERA-print 希望推动的，正是这种变化：让研究人员把更多时间放在“要创造什么”，而不是“怎样从零搭建一台能写出来的设备”。
