ALD 用户成果丨东华大学团队:ALD 构筑异质结协同纳流离子二极管——突破硅基水伏发电器性能瓶颈
行业:水伏发电器
产品: Pandora
关键词:水伏发电器,ALD,ForgeNano,复纳科技
日期:2026-04-09

发表文章:

Heterojunction Synergized Nanofluidic Ionic Diode for High-Performance Hydrovoltaic Electricity Generation



发表期刊:

Advanced Materials



原文链接:

https://doi.org/10.1002/adma.202518706



使用仪器:

PANDORA 科研级多功能 ALD 系统



一、研究背景



水伏发电器能将水蒸发能转化为电能,是无需太阳能或机械输入的可再生能源技术,硅纳米线(SiNWs)因比表面积大、电荷输运性能优异成为该器件的核心基底。但传统 SiNWs 基 HEG 存在诸多问题:电荷载流子分离效率低、天然氧化层羟基易俘获电子、离子反向扩散造成电流损失、界面离子输运与电荷分离耦合不匹配。现有优化策略各有局限,且鲜有研究实现电荷转移与流体离子输运的同步优化,因此构建原子级表面修饰的异质结协同纳米流体离子二极管,成为提升器件性能的关键。



二、摘要



文章提出异质结协同纳米流体离子二极管设计理念,通过 ForgeNano PANDORA 科研级多功能 ALD 系统在垂直 SiNWs 上共形沉积铝掺杂二氧化钛(ATO),形成 SiNWs/ATO 异质结,其强内建电场可高效分离蒸发驱动毛细流诱导的电荷;同时,带正电的 SiNWs/ATO 纳米通道与带负电的多孔碳纳米管(CNT)膜构成纳米流体离子二极管,实现离子整流型选择性输运。



二者的协同作用同步促进电子 - 空穴分离和阴 / 阳离子定向输运,解决了传统 SiNWs 基 HEG 的核心性能瓶颈。所制备的 SiNWs/ATO HEG 实现创纪录性能:开路电压 1.0 V、短路电流密度 71.0 μA・cm⁻²、峰值功率密度 45.8 μW・cm⁻²,约为此前报道最高值的两倍。该研究实现了电荷分离与离子输运的机理协同优化,揭示了固态电荷动力学与流体离子输运的耦合机制,为高性能 HEG 研发提供了新框架



三、实验与讨论



研究围绕 SiNWs/ATO HEG 的器件设计、表面电荷与离子输运机制、能带结构与电荷分离、性能优化及实际应用展开系统分析,结合表征测试与理论模拟,阐明了协同增效的核心原理。



(一)器件设计与结构表征



研究借鉴半导体 p-n 结光伏效应与纳米流体离子二极管整流效应,构建了由多孔 CNT 膜顶电极、SiNWs/ATO 阵列功能层、Al 底电极组成的器件(如图 1)。实验确定12 μm为 SiNWs 最优长度,ALD 沉积的 ATO 为 4.9 nm 非晶层,与 SiNWs 共形包覆且无晶界,有效抑制界面缺陷。长期稳定性测试显示,器件在 50±5% 相对湿度下连续运行 100 h,电流密度仍保持初始值的 81.3%,远优于传统 SiNWs 基 HEG,且无明显结构退化。

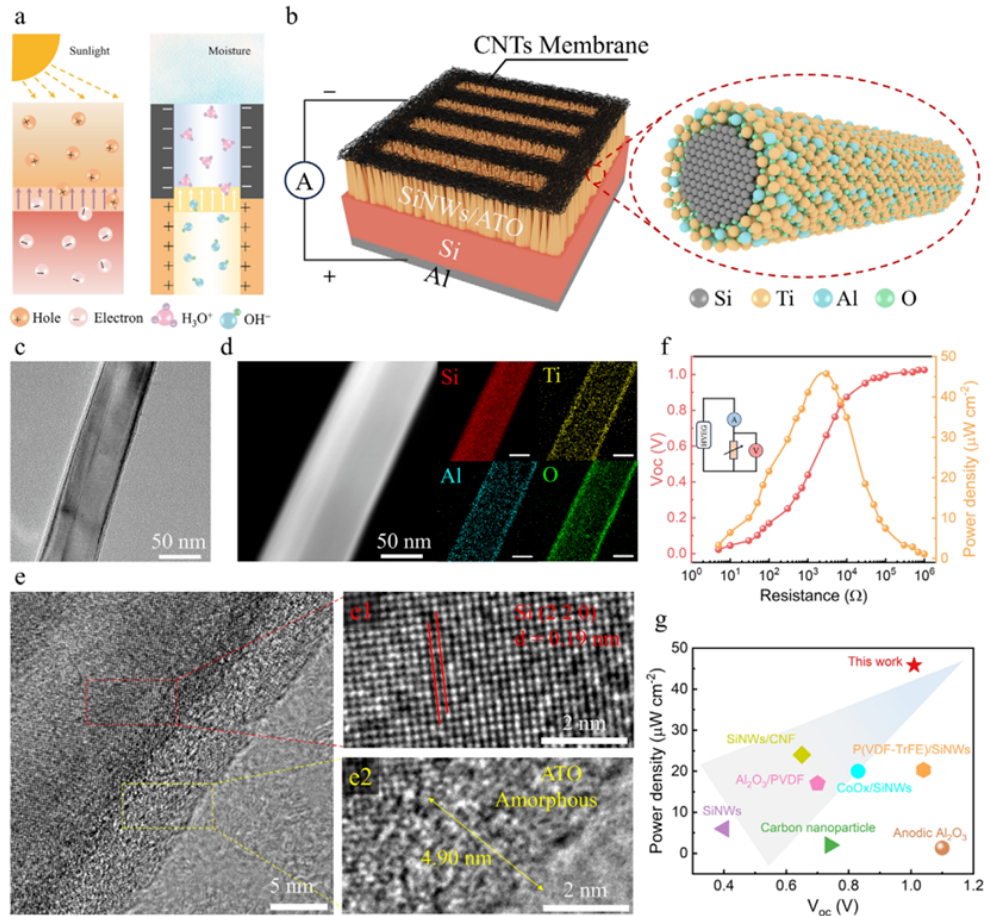

图 1 器件设计原理、结构和电性能。(a)p-n 结光伏效应与纳米流体离子二极管整流效应的类比;(b)SiNWs/ATO HEG 器件结构示意图;(c)SiNWs/ATO 的 TEM 图;(d)SiNWs/ATO 的 EDX 元素映射图;(e)SiNWs/ATO 的 HRTEM 图及局部放大图;(f)输出电压和功率密度随外负载的变化;(g)本研究 HEG 与文献报道 HEG 的性能对比



(二)表面电荷与离子输运机制



zeta 电位测试显示(如图 2a),原始 CNT 和 SiNWs/SiOₓ带负电,而 SiNWs/ATO 带强正电(+29.9 mV),二者形成的纳米流体离子二极管使 OH⁻富集于 SiNWs/ATO 通道H₃O⁺ 积累于 CNT 膜,形成叠加的纵向静电场,强化离子定向输运。低离子浓度下德拜长度更大,离子整流效率更高,NaCl 浓度升高会导致器件电压大幅下降。



器件在 ±2 V 方波偏压下呈现 “正向导通、反向阻断” 特性(如图 2h),初始整流比达 47,有效抑制离子反向扩散;2×2 对照实验证实,异质结与纳米流体离子二极管的协同增益远大于单一策略,电压和电流密度增益分别提升 14.6%、45.0%。

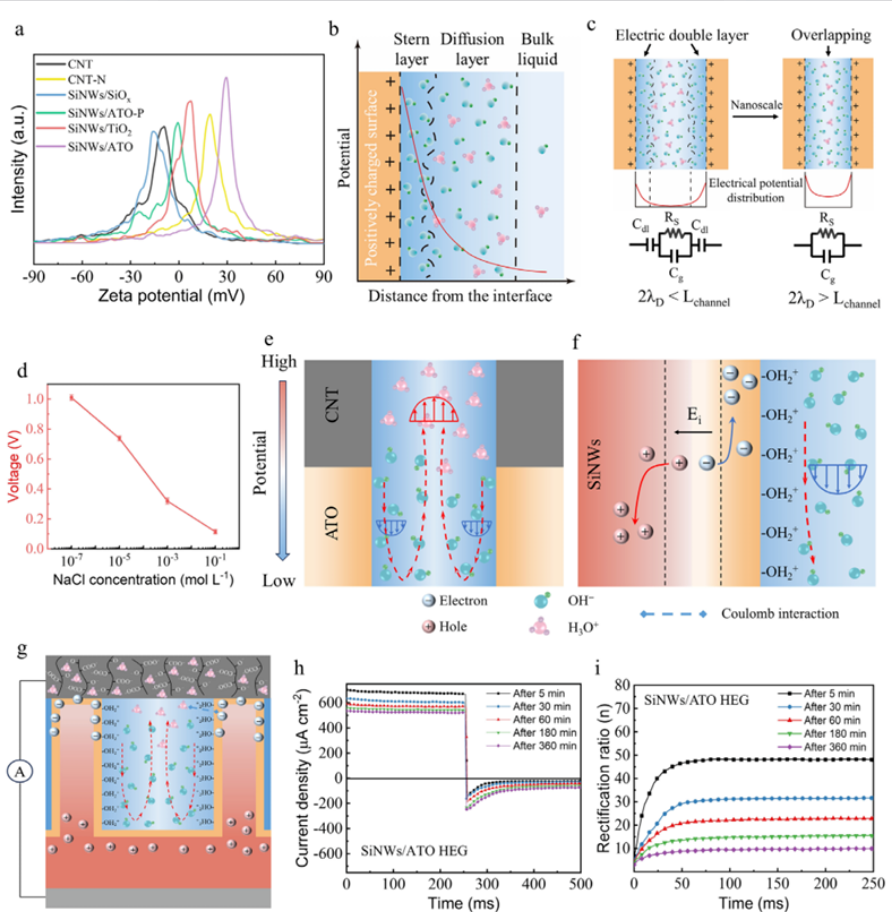

图 2 SiNWs 基 HEG 的表面电荷特性与界面离子输运机制。(a)不同材料的 zeta 电位;(b)TiO₂/ATO 液 - 固界面的双电层模型;(c)微通道与纳米通道的表面电荷效应;(d)不同 NaCl 浓度下的输出电压;(e)纳米流体离子二极管中离子输运与流动电势分布;(f)异质结 - 离子流界面的定向电荷分离与迁移;(g)水蒸发驱动的电荷产生与输运过程;(h)±2 V 方波偏压下的电流响应;(i)不同运行时间的整流比



(三)能带结构与电荷分离增强



通过 UV-vis、UPS 表征确定 Si、TiO₂、ATO 带隙分别为 1.12 eV、3.18 eV、3.47 eV,并构建能带排列图(如图 3a)。SiNWs/ATO 异质结的导带匹配性更优,电子转移能垒更低,且价带偏移达 2.51 eV,空穴阻挡效应更强;SKPM 测试显示其表面电势差达 430 mV,内建电场强于 SiNWs/TiO₂。TRPL 测试表明,SiNWs/ATO 载流子寿命达 46.94 ns,远高于 SiNWs/SiOₓ(19.94 ns),ATO 有效钝化了界面陷阱,减少电子俘获。COMSOL 模拟验证了 SiNWs/ATO 界面静电势差最大,电荷分离效率最优(如图 3e-g)。

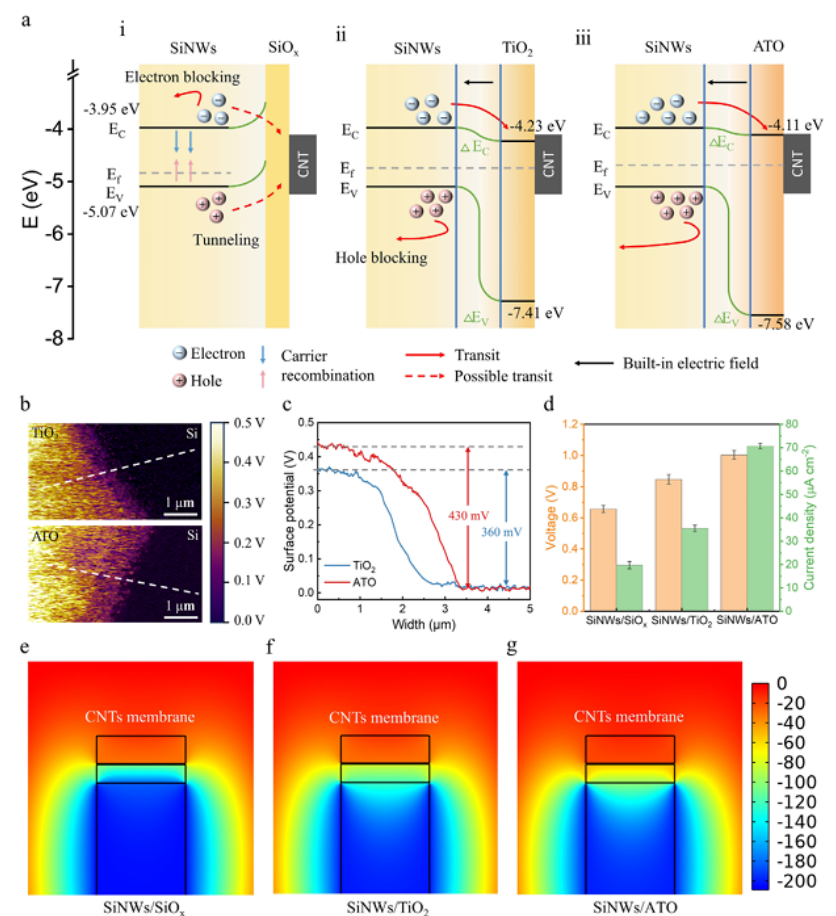

图 3 能带结构分析与界面电荷输运增强。(a)不同界面(SiOₓ、TiO₂、ATO)的能带图与工作原理;(b)Si/TiO₂和 Si/ATO 界面的表面电势图;(c)对应界面的截面线轮廓;(d)不同 SiNWs 基 HEG 的输出电压和电流密度;(e-g)SiNWs/SiOₓ、SiNWs/TiO₂、SiNWs/ATO 与 CNT 膜界面的 COMSOL 电势分布模拟



(四)性能优化与实际应用



研究确定了器件最优工艺参数:Al 掺杂浓度 16.0 wt%、ATO 层厚度 4.9 nm。环境因素对器件性能影响显著,低湿度、高温更利于输出,温度升至 65℃时短路电流密度增至 118.7 μA・cm⁻²;标准 AM 1.5 光照下,器件产生光伏效应,实现水伏 - 光伏双模式能量收集,开路电压升至 1.16 V、短路电流密度达 103.4 μA・cm⁻²(如图 4)。

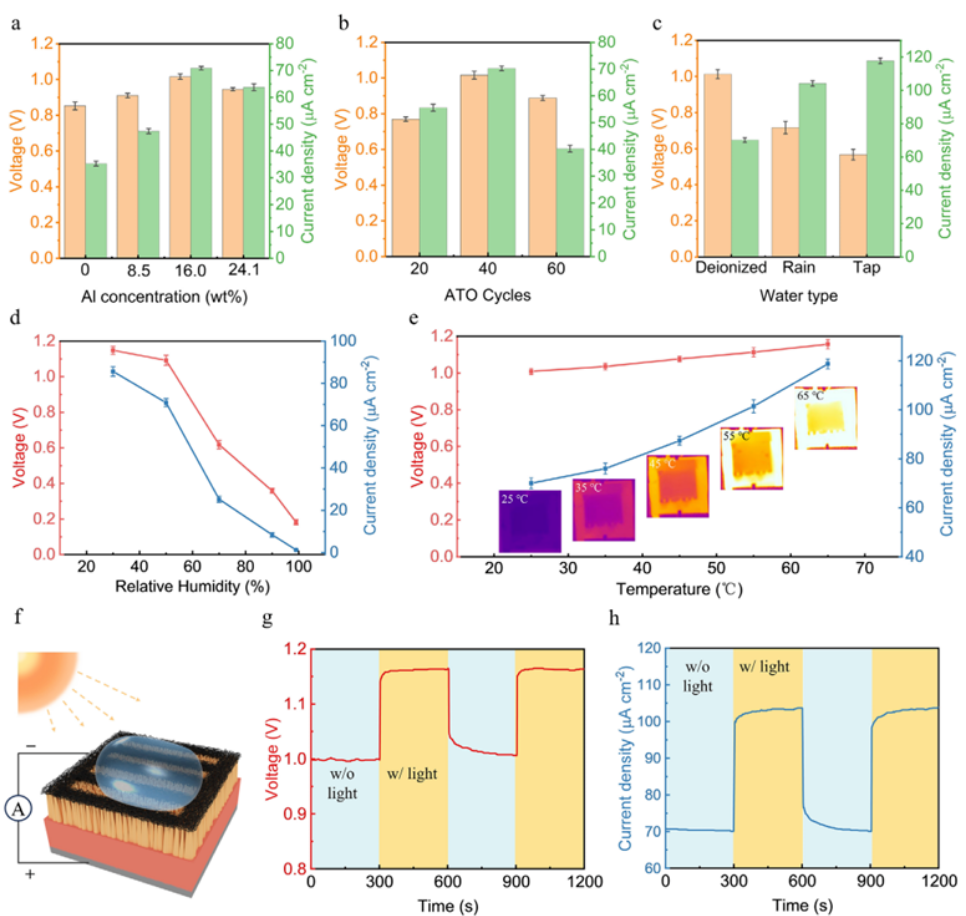

图 4 SiNWs/ATO HEG 的电输出性能及环境影响因素。(a)不同 Al 掺杂浓度的影响;(b)不同 ATO 层厚度的影响;(c)不同溶液的影响;(d)相对湿度的影响;(e)温度的影响;(f)AM 1.5 光照下的工作示意图;(g-h)暗态与 AM 1.5 光照下的输出电压和电流密度



基于优异性能,该器件实现了多种实际应用(如图 5):串并联后可驱动 LED、温湿度计,甚至为智能手机应急充电;利用退役硅太阳能电池的回收硅片制备器件,性能与原始硅片器件相当,实现硅材料循环利用;结合 ESP32 微控制器构建无线水位 / 漏水检测系统,可应用于智能家居、农业监测等场景。

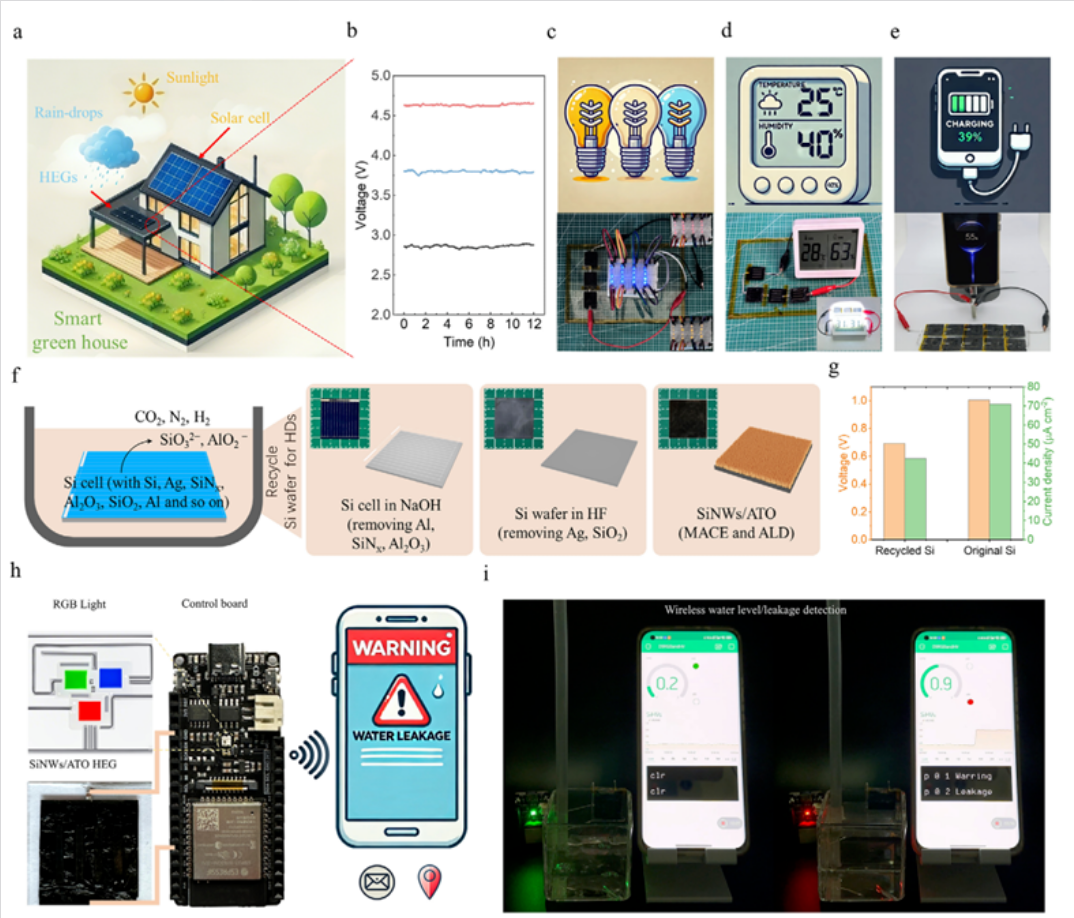

图 5 SiNWs/ATO HEG 的电源与传感应用。(a)太阳能电池与 HEG 集成的智能温室示意图;(b)3/4/5 个器件串联的输出电压;(c)3 个串联器件驱动 LED 的实物图;(d)串联器件驱动温湿度计的实物图;(e)器件阵列为智能手机充电的实物图;(f)退役太阳能电池硅片的回收流程;(g)回收 / 原始硅片制备 HEG 的性能对比;(h)HEG 基传感器件的电路模型;(i)水位 / 漏水检测的人机交互实物图



四、结论



本研究通过 ATO 原子层沉积修饰和异质结 - 纳米流体离子二极管协同设计,从根本上解决了传统 SiNWs 基 HEG 的界面电子俘获、反向电流损失、电荷 - 离子输运耦合不匹配等核心问题,实现了器件性能的突破性提升。



研究的核心价值体现在三方面:一是结构设计创新,ATO 既钝化了 SiNWs 表面陷阱,又与 SiNWs 形成强内建电场异质结,纳米流体离子二极管则实现了高效离子整流;二是性能大幅提升,器件在室温常压下的输出功率密度为此前最高值的两倍,且连续运行 100 h 仍保持优异稳定性;三是机理与应用拓展,揭示了固态电荷与流体离子输运的耦合机制,同时实现了水伏 - 光伏双模式能量收集,且在规模化供电、硅材料循环利用、物联网传感等领域展现出广阔的工程应用前景。该研究为高性能水伏发电器设计提供了全新策略,也为低品位环境能量的高效利用开辟了新途径。
