Nano Letters|原位低温扫描透射电子显微镜(cryo-(S)TEM)揭示MoTe₂层间滑动诱导的偶极子形成与可逆相变
产品: Arctic 原位冷冻热电杆
关键词:原位冷冻热电样品杆,STEM,STEM 原位实验,DENSsolutions
日期:2026-06-26

发表文章:

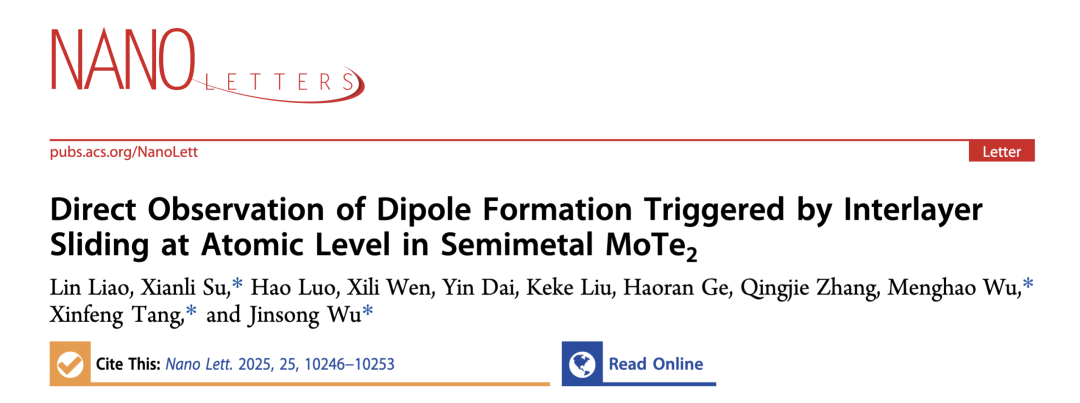

Direct Observation of Dipole Formation Triggered by Interlayer Sliding at Atomic Level in Semimetal MoTe2



发表期刊:

Nano Letters



原文链接:

https://pubs.acs.org/doi/10.1021/acs.nanolett.5c02590



使用仪器型号:

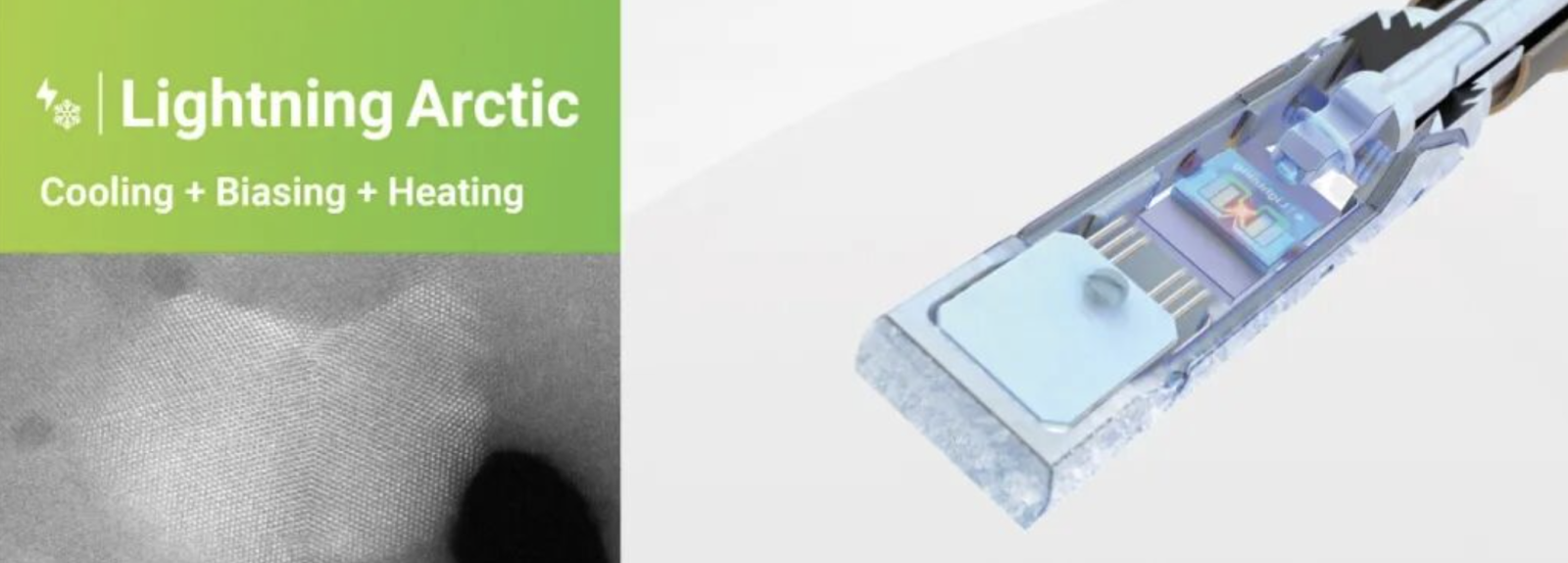

DENS Lightning Arctic 原位冷冻热电样品杆



01

研究背景:

二维材料的“滑移电子学(Slidetronics)”

过渡金属硫族化合物(如 MoTe₂ 和 WTe₂)因其奇特的量子现象(如极大磁阻、外尔半金属态、超导性与铁电性共存)而备受关注。
在临界温度(约 260 K)下,半金属 MoTe₂ 会发生相变:从高温的单斜非极性 1T' 相转变为低温的正交极性 Td 相。这种相变打破了空间反演对称性,诱导出面外(out-of-plane)偶极矩。而实现这种相变和极化翻转的关键微观机制,正是相邻原子层之间的相对层间滑移。



02

存在的挑战/问题

原子级观测极其困难:虽然理论上知道是“层间滑移”导致了相变,但在极低温下,要在原子分辨率级别实时捕捉这种伴随温度变化的层间滑移过程,并清晰分辨出多层结构的堆叠顺序,对显微表征技术提出了极高的挑战。

极化形成机制不明确:在降温过程中,1T' 相是如何一步步演化出局部的 Td 相的?相界面的微观结构是怎样的?这些动态演化过程一直是未解之谜。



03

本研究的创新解决之处

原位冷冻电子显微学(In situ cryo-STEM)的绝佳应用:借助 DENSsolutions 原位冷冻系统,研究团队成功在 110 K 至 300 K 的宽温区内,以原子级分辨率(HAADF-STEM)追踪了 MoTe₂ 层间滑移的全过程。

首次揭示极化畴的“步步为营”:研究首次直接观察到在降温过程中,局部 Td 相(极性)并非从已有的 Td 畴壁中生长,而是在 1T'-I 相基体内部逐步形成;并且在 110 K 时,观察到了 1T'/Td 相的无序混合堆叠(缺乏长程有序性,但具有短程 Td 堆叠局域结构)。



04

证据链详解( Figure 主图解读)

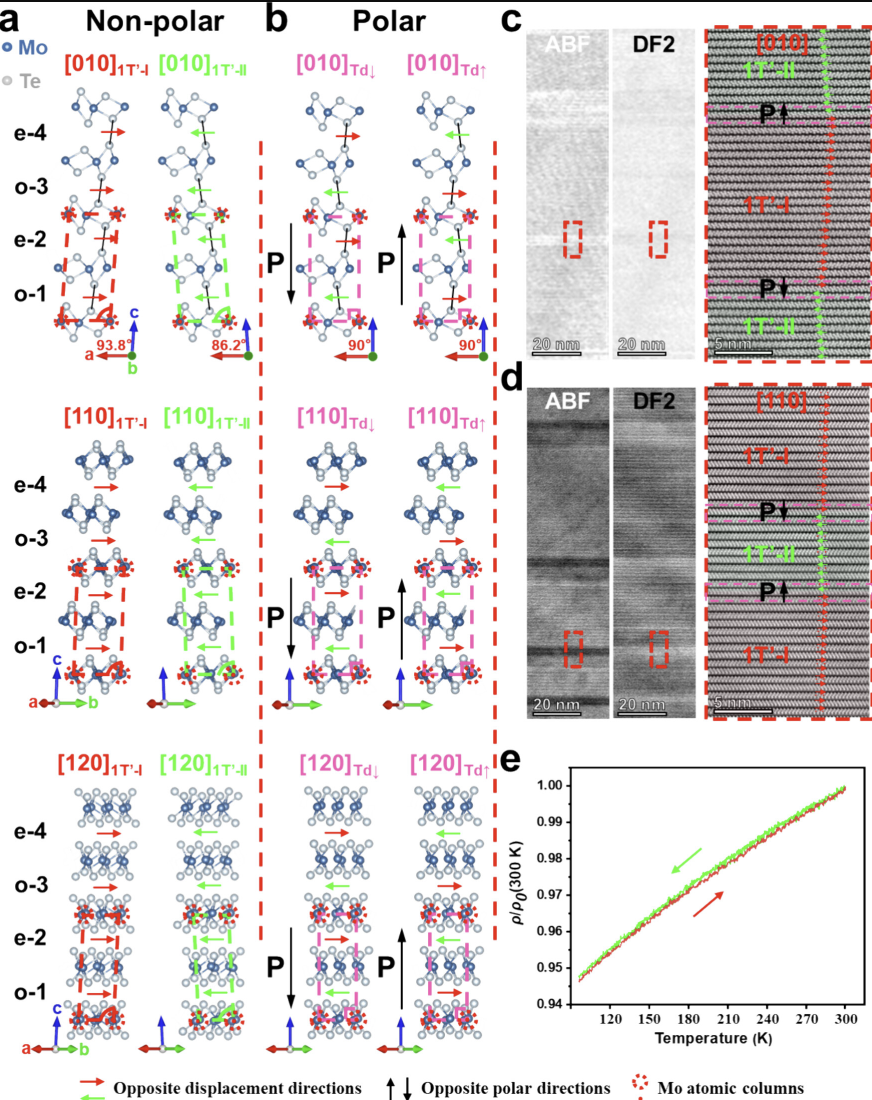

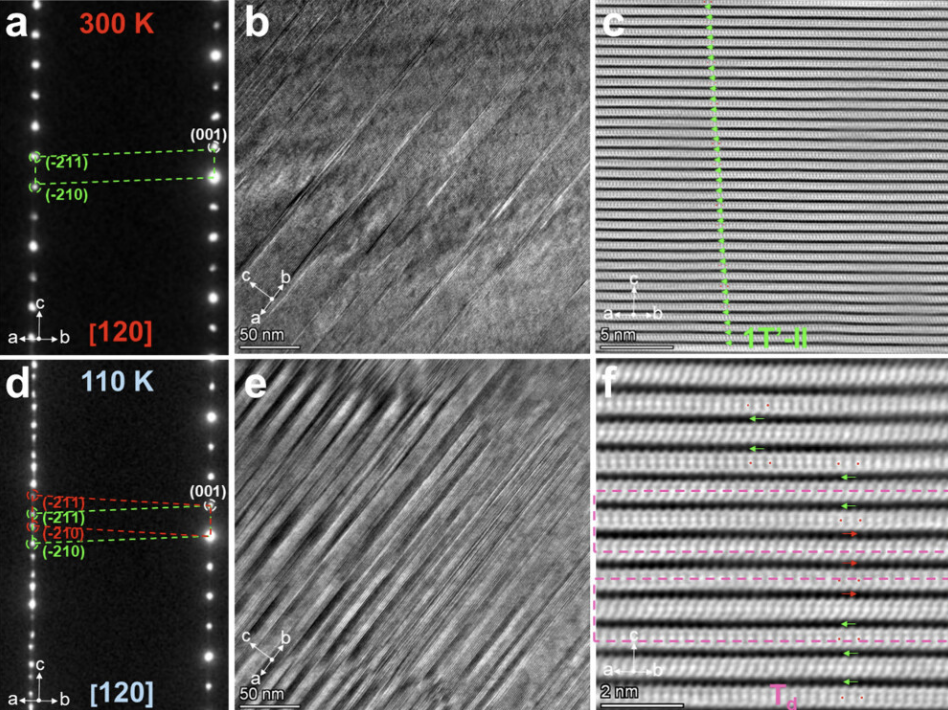

作者首先确立了 1T'-I、1T'-II 和 Td 相的晶体模型,并通过不同方向的“箭头”直观标记相邻层的相对位移(滑移方向)。在降温至 110 K 时,高分辨图像( Figure 2 )显示,巨大的 1T'-II 畴被撕裂成许多小畴,并在其内部优先成核形成了纳米级板状的 Td 畴壁。这直接证明了低温触发了层间剪切位移。

Figure 1 & 2:极低温下(110 K)的相变形貌捕捉



Figure 1 & 2:极低温下(110 K)的相变形貌捕捉



这是本文的核心动态证据(也是原位技术的魅力所在)。

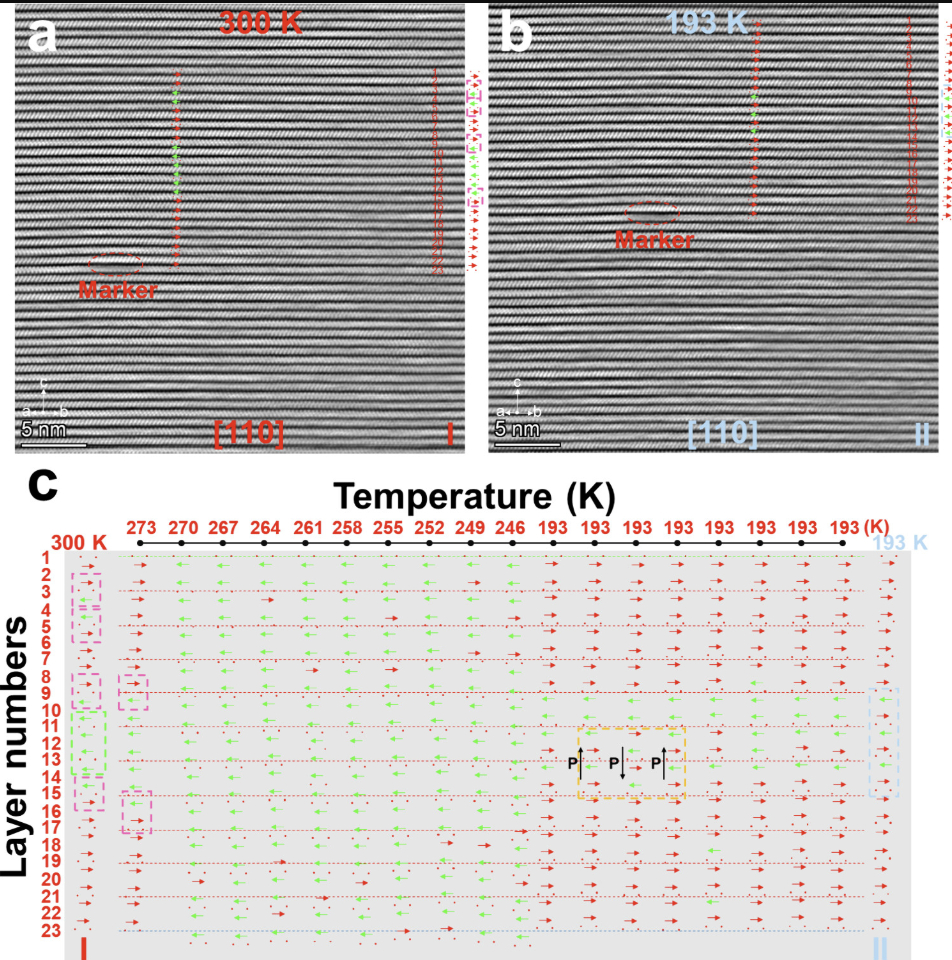

降温(Figure 3):作者追踪了具体的 23 个原子层。随着温度从 300 K 降至 193 K,原本存在的畴壁消失,自发的层间剪切位移启动。研究清晰地看到非极性的 1T'-II 相逐渐转变为极性的 Td 相(厚度达到6层)。

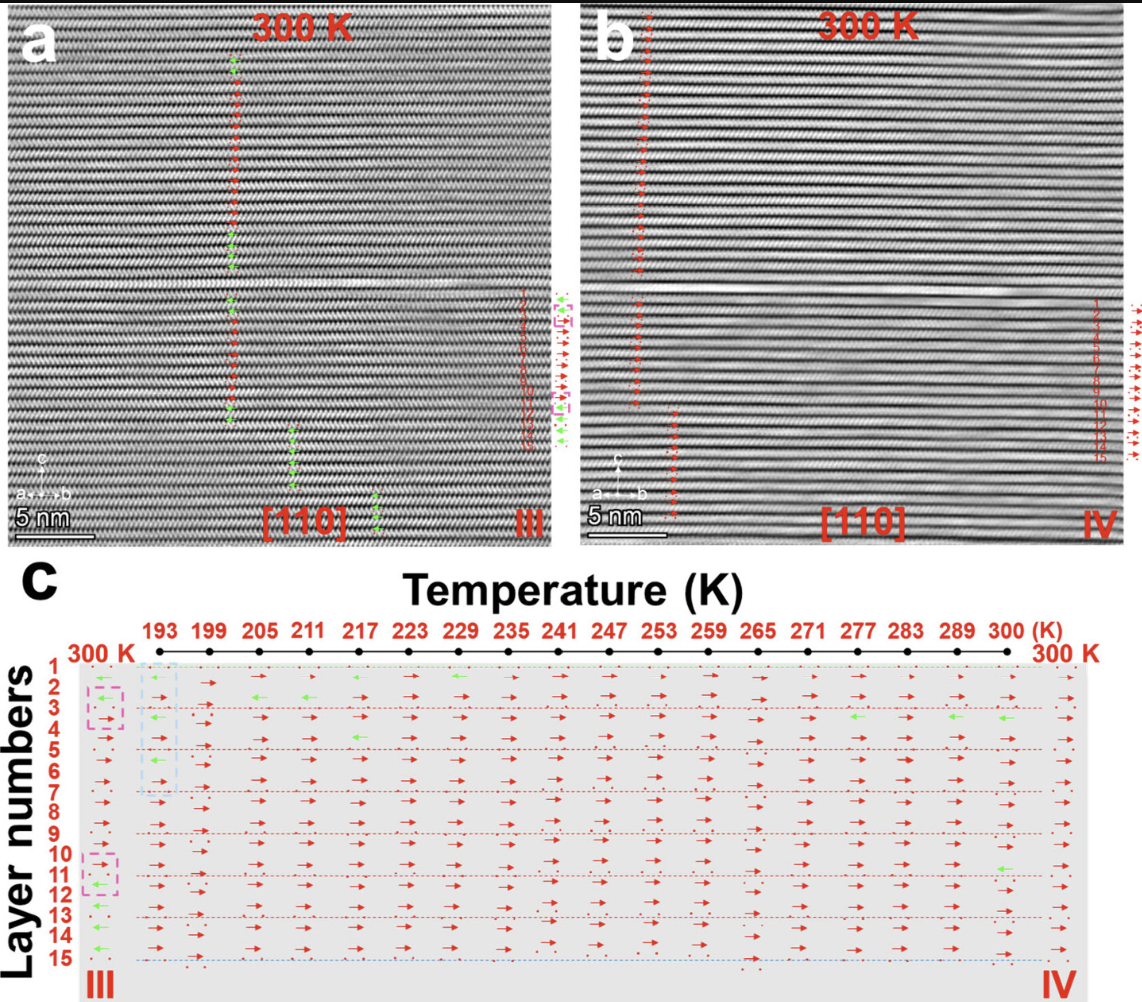

升温(Figure 4):当温度再次回升至 300 K 时,极性 Td 相又通过滑移转变为非极性的 1T'-I 相,证明了该结构相变是随温度完全可逆的。



在 110 K 时,系统并没有形成完美的理论 Td 相长程有序结构,而是呈现一种 1T'/Td 混合堆叠的“受阻/亚稳态”(这里又呼应了我们之前讨论的“阻挫”概念,系统在热力学和动力学之间达到了一种短程有序的妥协)。

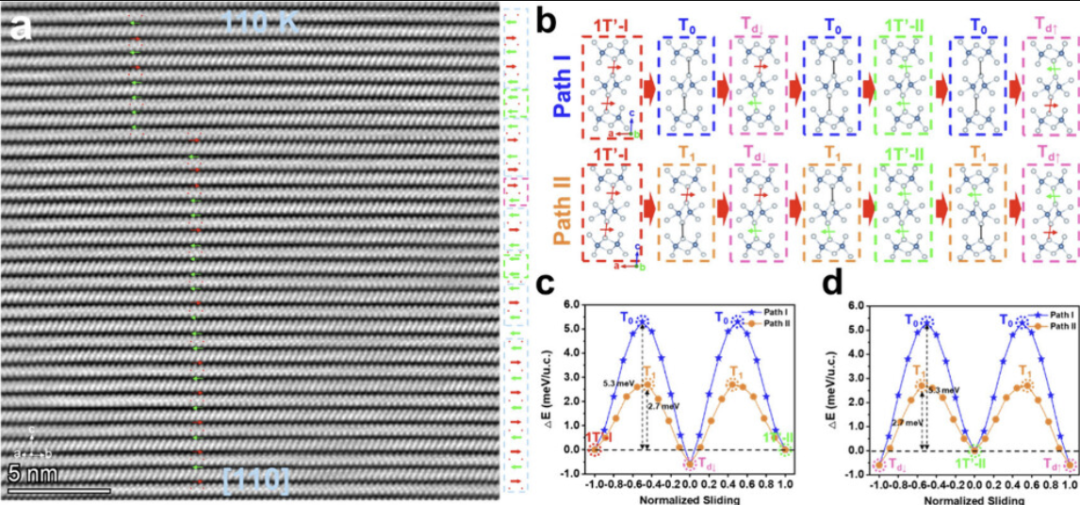

密度泛函理论(DFT)计算揭示,从 1T' 过渡到 Td 相存在两条可能的滑移路径,其能垒极低(仅为 2.7 和 5.3 meV/u.c.)。这种极低的能量势垒完美解释了为什么仅仅依靠温度的降低(热力学驱动),就能克服阻力,实现层间滑移和极化翻转。



Figure 5:混合堆叠状态与 DFT 理论计算交叉验证



05

研究意义:

这篇文章不仅仅是材料科学上的一次观测突破,更是对 “滑移铁电(Sliding Ferroelectricity)” 概念的强有力支撑。通过外部刺激(如温度、电场)精准控制二维材料的层间滑移,从而改变其对称性和极化状态,这为未来开发**原子级厚度的非易失性存储器件(Nonvolatile memory devices)**和超低功耗逻辑晶体管提供了坚实的实验和理论基础。



了解更多 DENSsolutions TEM 原位解决方案与应用案例,欢迎咨询热线:400 857 8882。
