参数都是微米级，不同 CT 拍出的图像为何不一样？
作者：复纳科技
产品： N60 紧凑型台式显微 CT, N70 通用型台式显微 CT, N80 高分辨台式显微 CT, N90 高分辨纳米 CT, NXL 台式大仓显微 CT
关键词：显微CT，Micro-CT，无损检测，复纳科技，Neoscan
日期：2026-08-27
选购 CT 时常出现矛盾现象：两台设备扫描体素尺寸一致、参数相近、手册同标微米级分辨率，最终拍出的三维图像却不一样 —— 一台边界锐利、孔隙 / 裂纹 / 纤维细节完整可定量；另一台噪声重、结构边界模糊，微小特征无法区分，直接导致三维统计、尺寸测量失效。

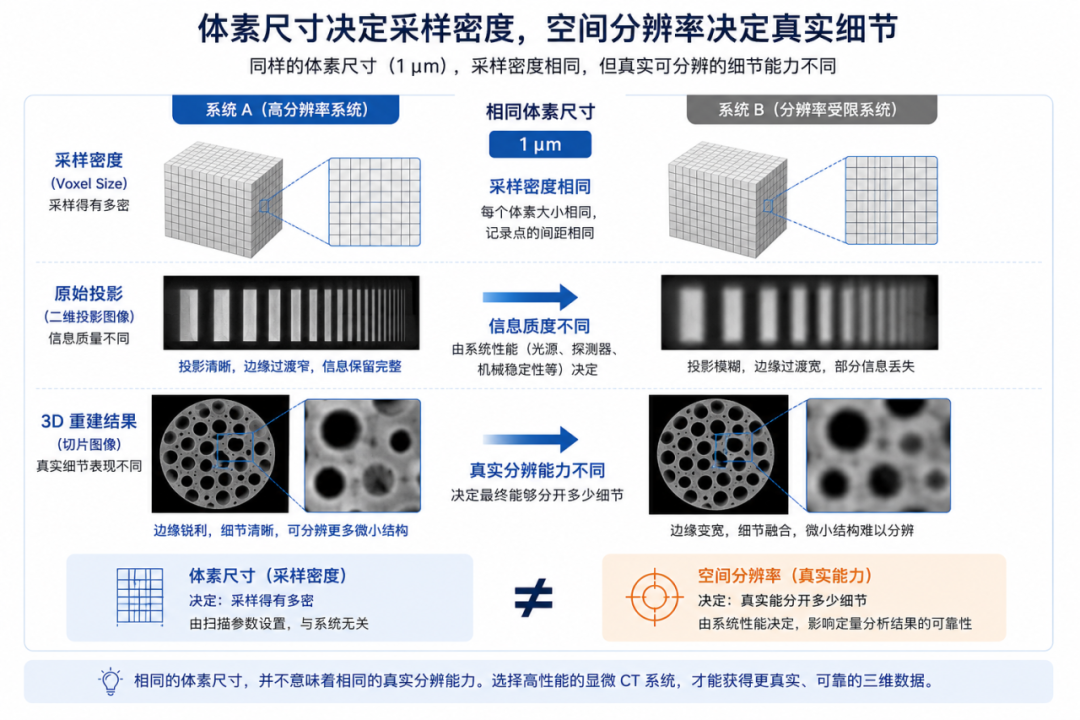

一、体素尺寸≠真实空间分辨能力
多数人会先归咎于扫描参数设置，但根源是混淆了体素尺寸与系统真实空间分辨率两个核心概念：
1.体素尺寸：体素尺寸是三维重建数据的采样间隔，由扫描放大倍率与探测器像素尺寸共同决定，仅能反映探测器相关硬件的能力。
即便两台设备设置相同 1μm 体素，也仅代表重建数据网格疏密一致，不代表二者具备同等微观分辨能力。
高放大倍率成像场景下，X 射线源焦斑尺寸才是制约系统真实空间分辨率的核心因素。
由于体素尺寸指标无法体现射线源性能，仅依靠该单一参数，无法完整、客观评判整套显微 CT 设备的综合成像能力。
2.空间分辨率：是整套成像系统区分相邻微细结构的真实能力，由 X 射线源、探测器、机械精度、系统校准等硬件共同决定，直接决定能捕捉到多精细的内部特征。
举实例说明：两台设备均用 1μm 体素扫描 5μm 直径纤维。
小焦点射线源设备：投影无明显模糊，重建后纤维轮廓清晰、尺寸精准；

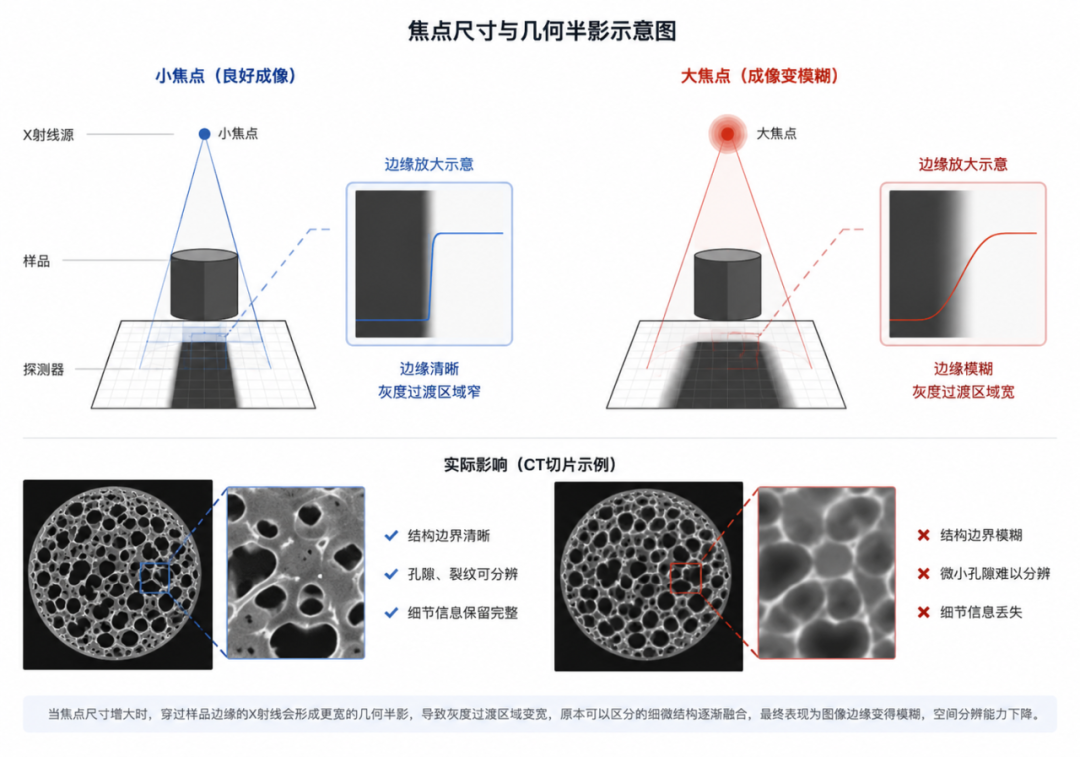

大焦点射线源设备：X 射线穿过样品边缘形成几何半影，投影阶段边界就出现宽幅灰度过渡，重建后纤维边缘圆钝、细节融合。
二者采样密度完全相同，但真实分辨能力存在本质差距。
二、成像全链路：从射线源就决定图像上限
CT 三维数据并非单次成像生成，而是采集数百至数千张多角度二维投影，再经重建运算得到。原始投影一旦丢失微观信息，后续重建算法无法凭空复原细节，整条成像链每一环都会左右最终成像质量：
1.X 射线源：成像信息的源头
理想 X 射线为无限小点源，现实微焦点光源存在固有焦点尺寸，是造成图像模糊的首要因素：焦点越大，几何半影效应越显著，孔隙、微裂纹、薄壁等近分辨极限的结构越容易融合失真。 优质微焦点光源的核心价值，不只是视觉上更清晰，更是提升原始投影的信息保真度，为后续定量分析提供可靠底层数据。
2.探测器：信号接收与信噪比基础
信噪比（SNR）是比 “清晰度” 更关键的科研指标。CT 成像依靠 X 射线光子统计计数，有效光子信号充足才能压制随机噪声；若信号不足，即便系统理论分辨率很高，微小结构也会被噪声掩盖。 高噪声会直接放大孔隙率、颗粒尺寸、裂纹长度等定量分析的分割误差，降低实验重复性；分辨率与信噪比互为补充，二者缺一不可，高分辨率无法弥补低信噪比缺陷。
3.高精度机械系统：数据稳定与重复性保障
科研场景常需同一样品多次重复扫描，用于观测结构演化、验证工艺一致性，这就要求设备具备优秀长期稳定性。 高倍率成像下，旋转台微小偏摆、机身振动、几何校准偏差都会持续累积，破坏边缘精度与测量准确度。只有高精度运动平台、完善系统标定、稳定机械结构，才能保证多次扫描数据统一可对比，这也是区分普通商用 CT 与科研级 CT 的关键。
4.重建算法：仅优化现有信息，不创造细节
迭代重建、AI 降噪、束硬化校正、散射补偿等算法只能对原始投影做优化，在降噪、消除环状伪影的同时尽量保留真实边缘，平衡灰度均匀性与细节完整度。 算法无法补全采集阶段已经丢失的微观结构，仅能最大化还原投影中已存在的有效信息，单纯靠增强算法 “拉高锐度” 只会造成数据失真，不适合定量科研。
环状伪影示意图
三、设备差距的本质：整条成像链的系统协同能力
单看分辨率、体素尺寸等单一参数没有参考意义， CT 是一套完整成像系统，四大核心环节环环相扣，任一环节短板都会造成全程信息损耗：
X 射线源：清晰生成微观结构信号；
探测器：完整接收光子信号、保障信噪比；
机械系统：稳定采集多角度投影，保证测量重复性；
重建软件：无损还原原始投影信息。
当前高端显微 CT 的竞争，早已脱离单一参数比拼，转向整套成像链路的信息保真能力、软硬件协同优化水平，以及长期定量数据可靠性。
四十余年技术沉淀
分场景覆盖全尺度显微 CT 需求

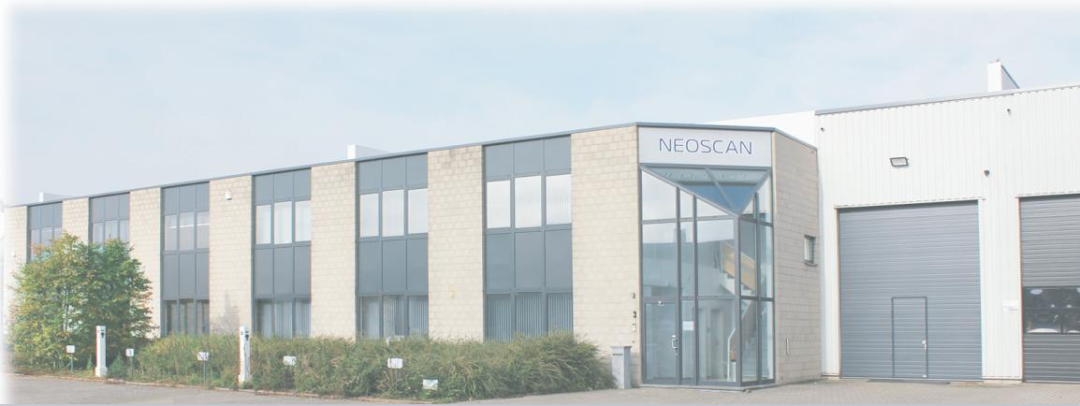

NeoScan 核心团队源自全球显微 CT 产业化开拓者，创始人 Alexander Sasov 博士自上世纪 80 年代深耕 Micro-CT 研发。
Alexander Sasov 博士
行业地位：
X 射线显微 CT 领域奠基人；
行业公认权威专家。
重要历程：
1996 年创立 SkyScan，率先推动台式显微 CT 商业化，奠定现代显微 CT 技术框架；
2019 年创办 Neoscan，研发新一代显微 CT 平台。
技术积淀：
拥有四十余年三维 X 射线无损表征研发经验，掌握多项原创硬件与成像算法创新。
依托四十余年显微 CT 成像技术积淀， NeoScan 掌握全链路成像核心技术，从根源解决市面设备参数虚标、图像模糊、定量数据波动大的行业通病。

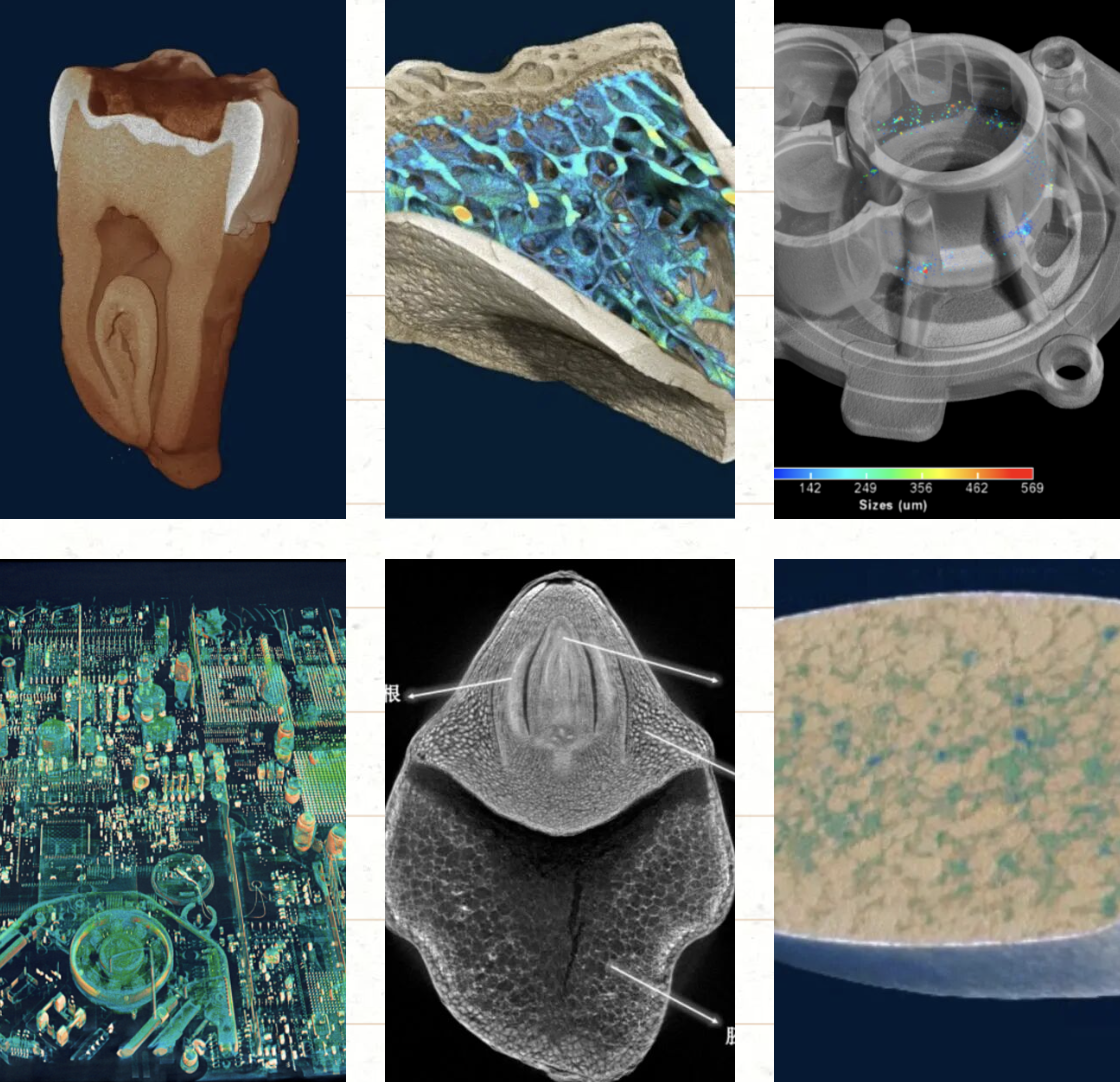

设备已落地全球 1300 + 实验室，覆盖材料、生命、地球、先进制造多领域三维无损表征。
品牌摒弃 “单台设备适配全场景” 思路，搭建分层产品矩阵，匹配不同尺度、不同样品的科研需求;

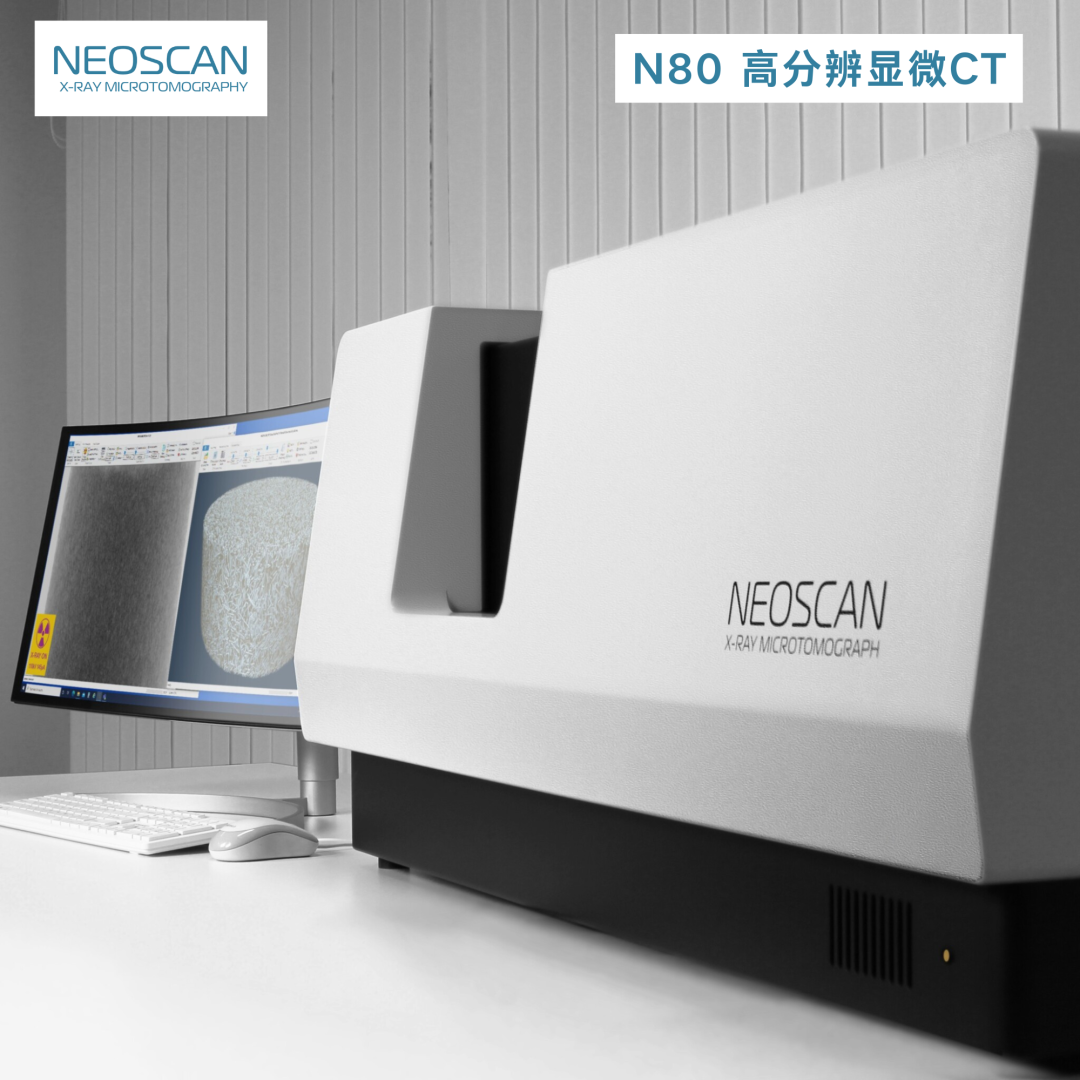

NeoScan N80
科研级高分辨台式 CT
NeoScan N80 科研级高分辨台式 CT 适配高校、新材料微观研究，搭载 110kV 微焦点源、27MP 高分辨 CMOS 探测器，最小 0.3μm 体素，搭配 GPU 重建、相位恢复技术，精准还原微孔、微裂纹、纤维、材料、骨骼内部微观结构，侧重真实定量表征而非单纯视觉效果。

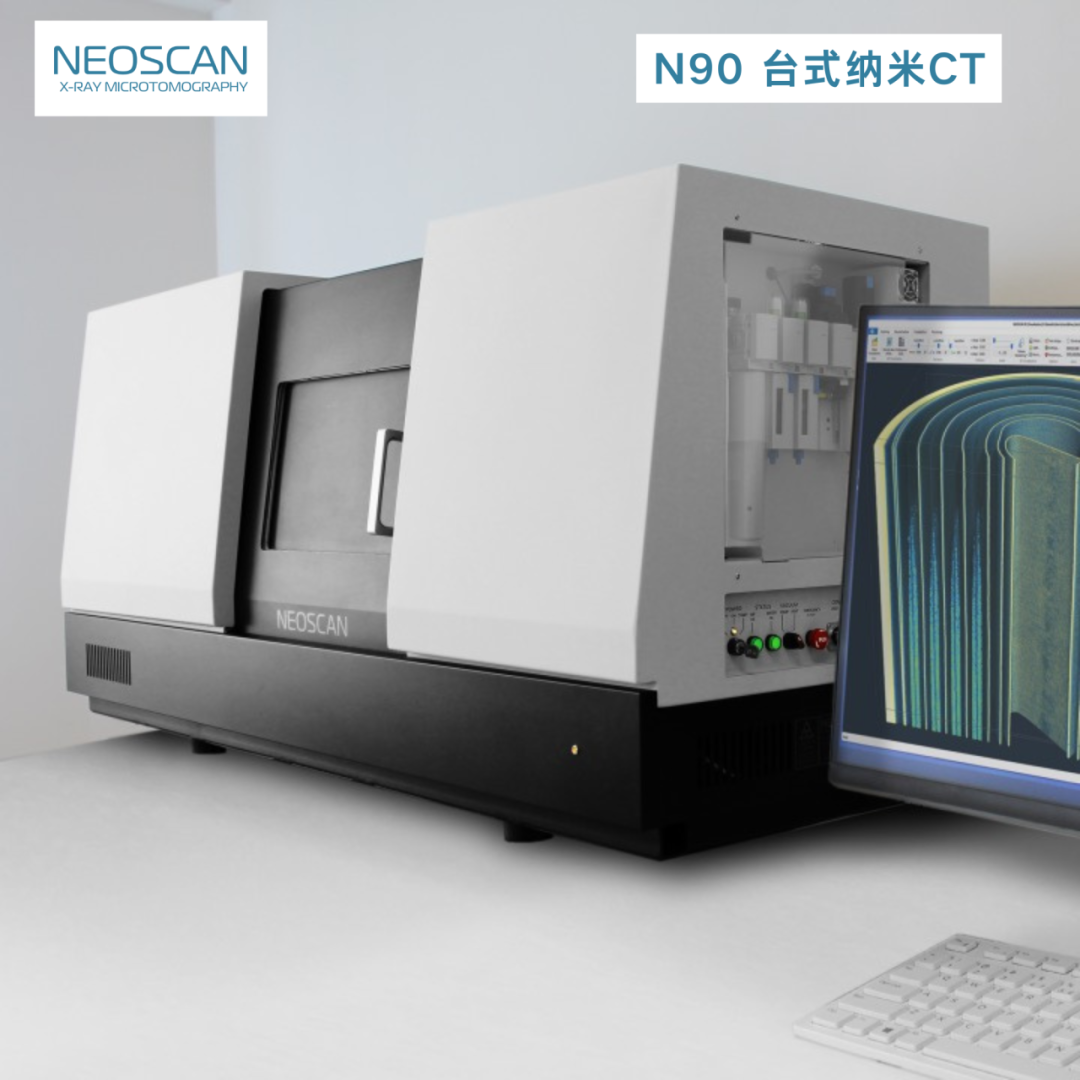

NeoScan N90
全球首款台式纳米 CT
NeoScan N90 全球首款台式纳米 CT，双探测器架构，最高 40nm 空间分辨率，将表征能力拓展至亚微米 / 纳米尺度；集成 XRF 元素分析、裸眼 3D 可视化，同一设备同步获取微观结构与元素分布，适配半导体、精密生物材料、前沿先进材料研究。

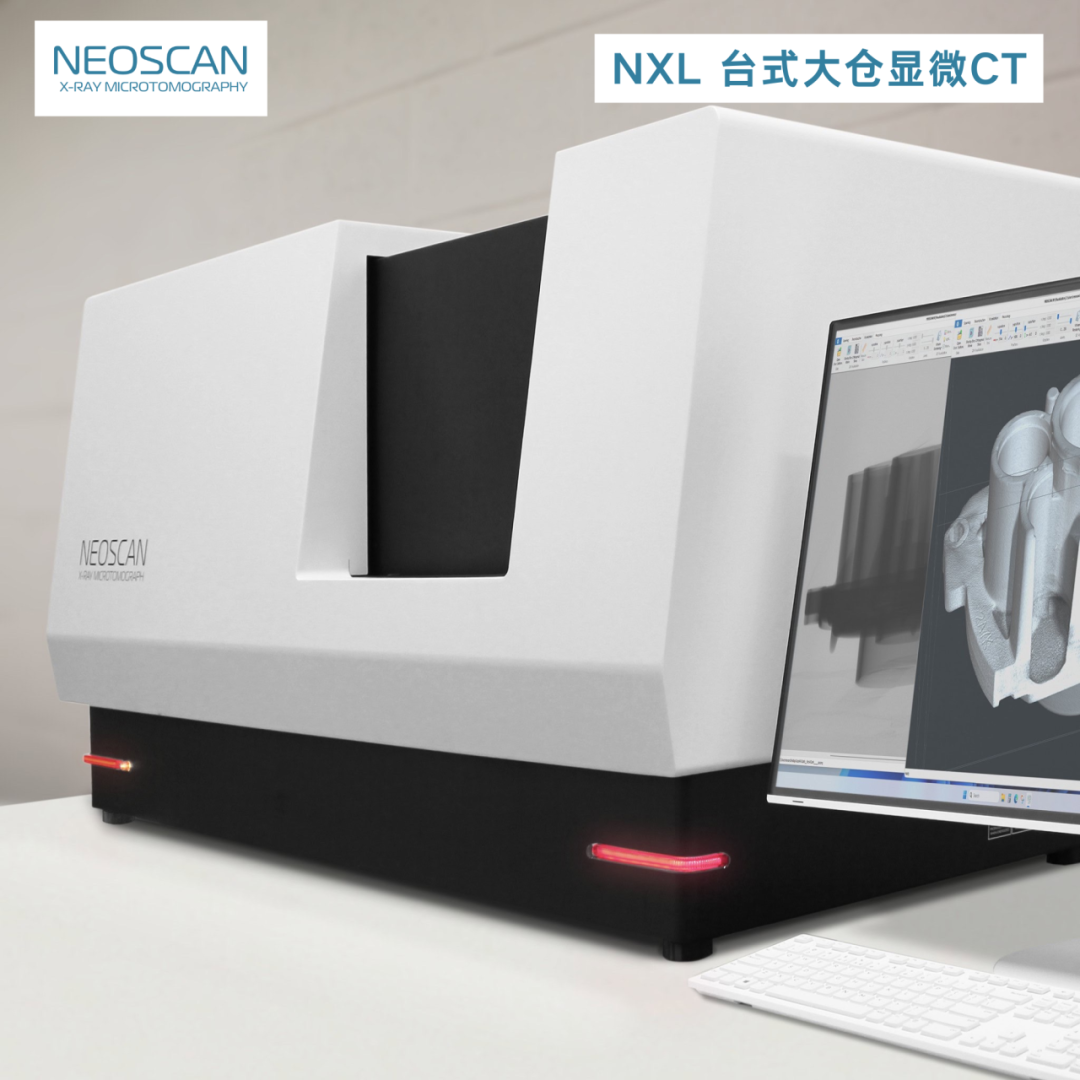

NeoScan NXL
台式大仓显微 CT
NeoScan NXL 台式大仓显微 CT 解决行业 “高分辨率 = 小视场” 痛点，150kV/75W 高功率射线源 + 13.5MP 大面积 14bit 高动态平板探测器，最小 2.5μm 体素；最大支持 320mm 直径、540mm 高度样品扫描，适配大型复合材料、文物、完整植物、大块生物组织、工程构件，无需拆解破坏即可同步采集宏观整体与局部微米细节。
配套完整科研工作流
支撑全流程定量分析
CT 的核心价值是产出可复用、可重复的科研数据，而非仅生成图片。NeoScan 配套一体化软件平台，覆盖扫描、重建、三维可视化、定量分析全流程，同时兼容 Volume Graphics、Avizo、Dragonfly 等主流专业分析软件，打通从样品扫描到论文数据输出的完整链路，为长期跟踪实验、多组对照研究提供稳定支撑。
