晶圆制造安全红线：一套能扛住 HF 腐蚀、杜绝微泄漏的高纯柔性管路方案
作者：复纳科技
产品： Coredux 橡胶软管, Coredux 塑料软管, Coredux 金属软管
关键词：高纯软管
日期：2026-08-27
近日比利时安特卫普港发生集装箱氢氟酸泄漏事故，腐蚀性介质外泄造成上百人就医、码头全线停工，氢氟酸蒸气延迟发作的毒性、强腐蚀破坏力再次给全行业敲响警钟。
放眼半导体前道制造，氢氟酸蚀刻液、腐蚀性特种工艺气体、高真空腔体管路全天 24 小时连续运行，狭小设备空间、设备振动、冷热循环带来多维安装偏差，普通软管极易因错位应力产生微裂纹、焊缝渗漏。一旦发生泄漏，不仅会造成人员化学灼伤、洁净室大面积污染，微量金属离子、颗粒杂质渗入制程，更会直接导致整片晶圆报废，百万级产能损失难以挽回。
在特气输送、湿化学品供液、高真空腔体三大核心前道场景，CoreDux 依托系统级柔性管路设计，从根源解决错位疲劳、微渗漏、介质污染三大痛点，以零泄漏保障、分子级超高纯、全工况稳定耐用三大核心优势，成为先进制程设备的流体输送安全屏障。
一、半导体前道三大场景，软管承受极致严苛考验
芯片前道制造的流体管路，是连接设备与工艺的 “血管”，三类工况对软管提出近乎苛刻的双重要求：柔性适配安装、绝对安全纯净。
01 特气输送（刻蚀 / 沉积特种腐蚀性气体）
ALD、薄膜沉积、离子注入工序所用 NF₃、WF₆、氟化类腐蚀气体，渗透性极强，微量渗透就会污染腔体薄膜；设备机架排布紧凑，多轴安装错位、长期高频振动会持续拉扯管路。普通单根软管无法抵消三维偏移，持续扭转应力会加速管壁疲劳，产生肉眼不可见的微渗漏，不仅损耗高纯气体，释气杂质直接破坏薄膜均匀度。
02 湿化学品输送（清洗 / 蚀刻氢氟酸、强酸强碱）
湿法台持续输送 DHF 稀释氢氟酸、SPM 混合酸等强腐蚀药液，介质兼具渗透性与腐蚀性；洁净室管路布局迂回，设备维护、机台位移带来持续装配偏差。普通管路焊缝、接头缝隙极易被氢氟酸侵蚀，一旦破损泄漏，氟化氢蒸气具备延迟毒性，接触数小时后才显现灼伤症状，同时药液析出金属离子，直接造成晶圆栅极缺陷、良率暴跌。
03 真空腔体管路（刻蚀、PVD、等离子腔体）
高真空环境漏率要求达到 10⁻⁹ Pa・m³/s 级别，管路微小释气、微小渗漏都会破坏真空度，引发等离子放电异常、晶圆颗粒缺陷；腔体升降、机械臂运动带来多维度位移，单根软管承受三维扭转，长期使用出现管壁分层、波纹管开裂，真空系统频繁停机检修。
行业普遍痛点：很多厂商简单选用通用柔性软管，忽略三维错位带来的扭转应力，把柔性等同于 “随便弯折”，最终管路提前失效，泄漏、污染事故反复发生。
二、CoreDux 系统级工程设计：化解错位应力，从源头杜绝泄漏
市面上多数软管仅能补偿单平面偏移，三维 X/Y/Z 多向错位时会产生扭转内力，管壁内部持续累积疲劳损伤，短时间出现暗裂、渗漏隐患。CoreDux 跳出单根软管选型思维，以系统方案解决装配公差与空间受限难题。
01 Dogleg 双段式管路构型，消除扭转应力

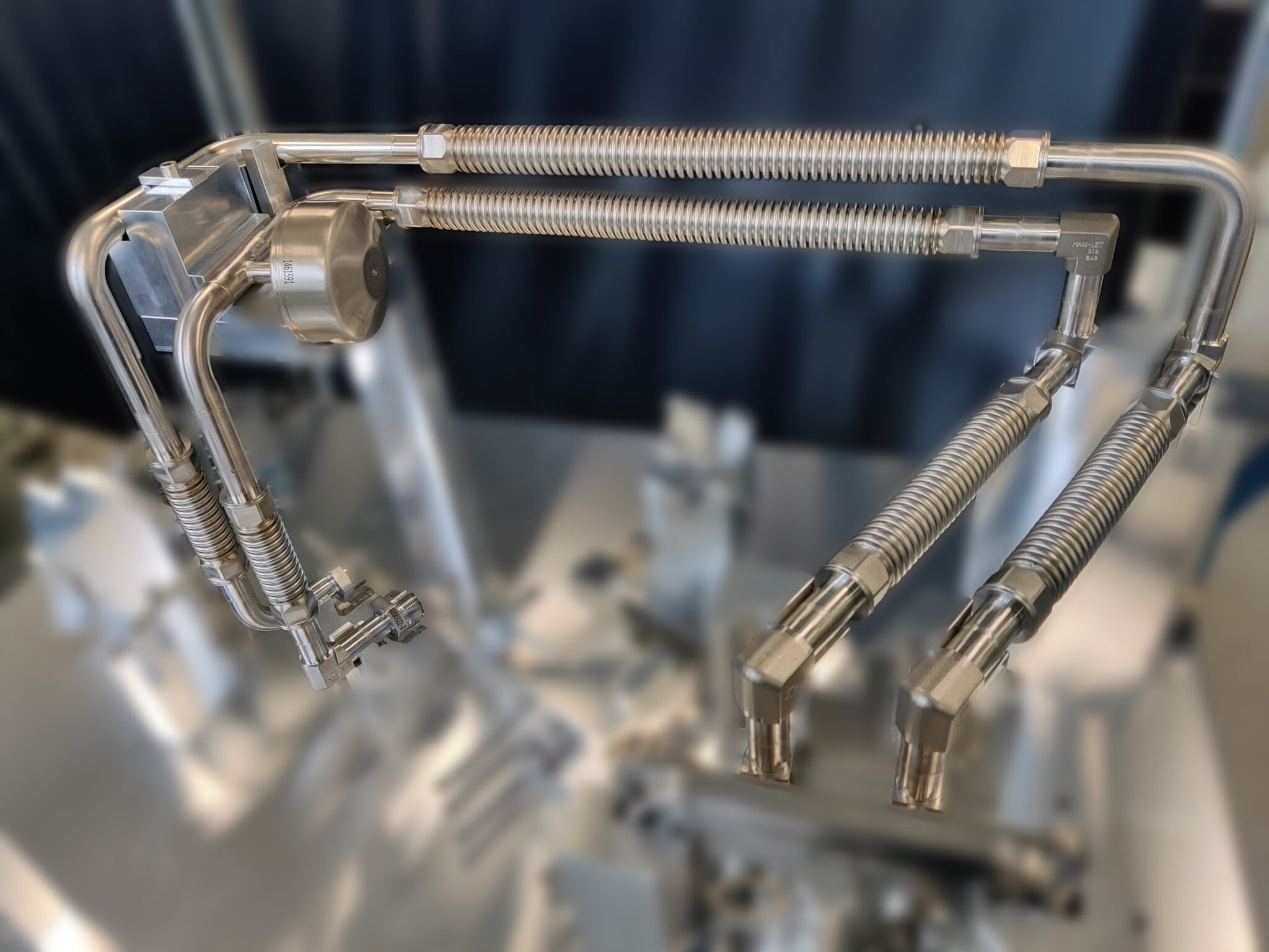

针对半导体设备狭小机台、多轴错位场景，采用 90° 弯头搭配双软管组件的 Dogleg 结构，将三维位移拆分至两根软管分别吸收，每段软管仅在单一平面完成弯曲形变，完全规避扭转应力。
哪怕设备长期冷热循环、机架震动、维护拆装带来装配公差偏移，管路内部无多余内应力，不会出现管壁疲劳开裂、焊缝腐蚀渗漏，大幅延长整机管路使用寿命，从结构上切断泄漏诱因。
02 无缝一体成型 + 双层电解抛光，根除渗漏薄弱点

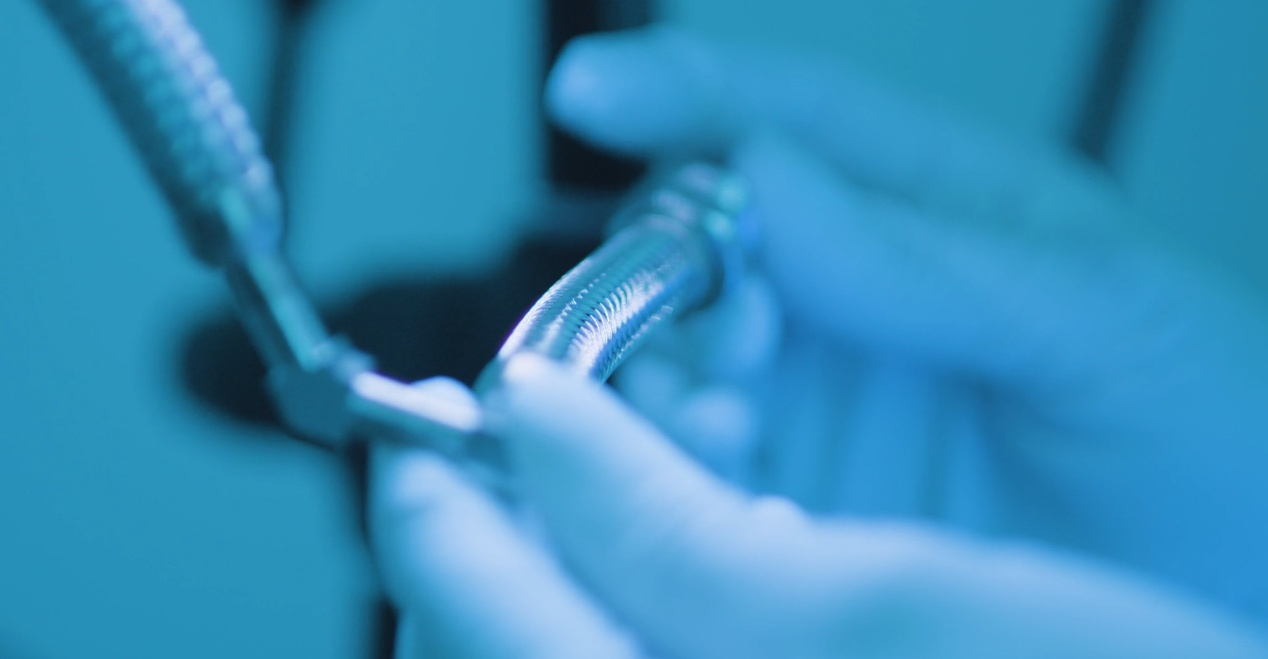

常规金属软管存在贯穿整条管体的焊接缝，焊缝是腐蚀、渗漏的高发区。CoreDux 半导体专用 UHP 管路采用 Alloy22 高耐蚀镍基合金无缝基材，无焊缝薄弱环节；内壁双通道电解抛光，内壁粗糙度极致平滑，既抵御氢氟酸、腐蚀特气侵蚀，又杜绝介质附着、离子析出 CoreDux 。
出厂全检氦检漏，最高可实现 1×10⁻⁹ std cm³/s 超高密闭标准，适配真空、高纯腐蚀介质全场景，杜绝微渗透、微泄漏风险，彻底规避氢氟酸等危险介质外泄带来的人身安全与产线损失。
03 全链路洁净管控，做到分子级超高纯
区别于行业 “先组装、后清洗” 的后置净化模式，CoreDux 实现原材料、成型、抛光、装配、封装全流程洁净管控，在污染产生前主动阻隔杂质，而非事后补救。
· 金属离子析出控制至 ppb 级别，杜绝钠、铁、铬等离子污染晶圆栅极；
· 低释气材质，真空工况 TML、CVCM 数值远优于 SEMI 行业标准，无有机挥发物凝结晶圆；
· PTFE/PFA 高纯内衬管路无增塑剂、无填料析出，长期输送氢氟酸、强酸碱不溶胀、不剥落颗粒，适配 Class1 超高洁净室标准。
三、三大前道场景落地优势，稳定护航先进制程
01 特气输送：高纯气密，抵御腐蚀气体渗透
Alloy22 无缝合金管路耐氟化、氧化类特种腐蚀气体，极低气体渗透率，避免高纯工艺气体损耗与杂质渗透；Dogleg 构型适配机架复杂走线，振动工况无疲劳渗漏，保障 ALD、沉积工艺薄膜均匀性，长期稳定维持气体纯度，减少腔体清洗频次。
02 湿化学品供液：耐 HF 强腐蚀，安全输送危险药液
无缝无焊缝结构无惧氢氟酸长期侵蚀，双层抛光内壁不挂液、无离子析出；柔性双段设计适配湿法机台管路多向偏移，拆装维护不产生应力暗伤，杜绝 HF 药液泄漏带来的人员中毒、洁净室污染风险，稳定控制蚀刻药液纯度，守住晶圆良率底线。
03 真空腔体管路：超低漏率，低释气保障真空稳定
超高氦检漏标准满足高真空制程严苛漏率要求，低释气材质不会在真空高温下释放杂质；可吸收腔体升降、机械臂多维位移，无扭转开裂问题，避免真空度波动造成等离子工艺报废，大幅降低真空管路更换、停机检修成本。
四、不止防漏与高纯：长期稳定，降低产线综合成本
很多企业选型只看短期采购成本，忽略管路失效带来的隐性损失：一次氢氟酸泄漏停工、一批晶圆报废、设备停机检修、人员医疗防护，综合损失远超管路差价。
CoreDux 管路三大长期价值：
1. 超长使用寿命：系统构型消除扭转疲劳，无缝耐蚀基材抵御介质腐蚀，更换周期远超通用软管，减少备件采购与停机次数；
2. 稳定制程良率：分子级洁净度、零微渗漏，杜绝颗粒、离子、释气三类污染，稳定先进制程良率；
3. 全场景通用定制：可匹配金属合金、高纯氟聚合物多种材质，支持 KF/ISO 各类真空法兰、高纯卡套接头，针对不同设备狭小空间提供定制化 Dogleg 管路总成，一站式解决错位、洁净、密封三重难题。
从港口 HF 泄漏事故到晶圆厂管路渗漏隐患，足以证明：半导体流体管路的安全与纯净，从来不是可选加分项，而是产线不可逾越的底线。
当普通软管还在为三维装配错位、焊缝腐蚀、微量渗漏头疼时，CoreDux 以系统级柔性工程方案，把防泄漏、超高纯、高稳定性融入管路设计每一环，为半导体前道特气、湿化学品、真空三大核心工艺，筑牢安全、洁净、长效的流体输送防线。
如需针对刻蚀、湿法清洗、真空腔体定制专属高纯软管总成方案，欢迎沟通设备工况，我们将提供专业错位适配管路设计与洁净验证方案。
